Схема строения пожарного насоса НШН-600
Схема строения пожарного насоса НШН-600

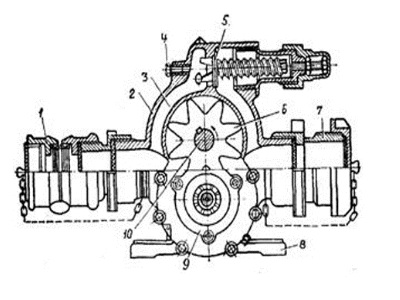

Схема строения пожарного насоса НШН-600 следующая:
На данной схеме цифрами обозначены основные составные части пожарного насоса НШН-600:
1 – патрубок напорный;
2 - Корпус пожарного насоса НШН-600;
3 – канал для соединения - соединительный;
4 – Специальная заглушка;
5 – Предохранительный клапан;
6 – шестерня;
7 - Патрубок для всасывания воды;
8 – Опора -основание насоса;
9 – Крышка пожарного насоса;
10 – Вал ведомый.
Основная деталь пожарного насоса - это его корпус, который изготавливается из чугуна путем литья двух внутренних цилиндрических расточек, всасывающего и напорного патрубков с соединительным каналом, основания.
Резьбовые отверстия, находящиеся в верхней части корпуса пожарного насоса НШН-600, сообщаются с полостями насоса. Одно резьбовое отверстие, сообщающееся с напорной полостью пожарного насоса, закрывается специальной заглушкой и местом для манометра. Второе отверстие для резьбы соединяется с всасывающей полостью пожарного насоса и применяется для размещения в нем мановакуумметра, наполнения водой полости пожарного насоса и всасывающего рукава.
Цилиндрические расточки пожарного насоса служат местом размещения стальных шестерен с одинаковым числом зубьев и крепятся на обоих валах – ведущем и ведомом, для которых опорой служат шарикоподшипники.
Пожарный насос НШН-600 сохраняет свою работоспособность в момент повышения напора, например, при заломе пожарного рукава или перекрытии пожарного ствола. В этом случае, предохранительный клапан запирает соединительный канал всасывающего и напорного патрубков и создает переток воды из напоной полости пожарного насоса во всасывающщую.
Корпус пожарного насоса закрывается крышками с двух сторон, в которых есть гнезда для шарикоподшипников и армированных прорезиненных сальников, предохраняющих подшипники от влажности, которая образуется в корпусе при работе пожарного насоса.
При помощи специальных масленок, располагающихся на крышке пожарного насоса, можно проводить смазку подшипников в случае необходимости в этом. Внутренняя герметичность элементов пожарного насоса достигается за счет бесшовного соединения крышки с корпусом при помощи специальных гаек до достижения сравнительно малого зазора от 0,08 до 0,18 мм. Зубчатая муфта, необходимая составляющая часть привода пожарного насоса, крепится на ведущем коническом валу.
