Гайки Ротта: надежные соединительные головки для пожарных рукавов и оборудования
Гайки Ротта — это соединительные элементы, применяемые для быстрого и герметичного соединения пожарных рукавов, стволов, насосов, разветвлений, колонок и другого водоподающего оборудования. В профессиональной терминологии такие изделия также называются соединительными головками Ротта. Они используются в пожаротушении, промышленном водоснабжении, коммунальном хозяйстве, на производственных предприятиях и объектах, где необходимо оперативно собрать надежную напорную линию.
Конструкция соединительной головки позволяет выполнять соединение без длительного завинчивания резьбы. Две совместимые части совмещают между собой, после чего поворачивают до надежной фиксации. Такой принцип особенно удобен во время пожаротушения и аварийных работ, когда рукавную линию необходимо собрать максимально быстро.
Гайки Ротта из латуни отличаются прочностью, устойчивостью к коррозии и способностью выдерживать интенсивную эксплуатацию. Латунные соединительные головки могут использоваться в условиях повышенной влажности, при постоянном контакте с водой и при значительных механических нагрузках. Благодаря этому они подходят как для оснащения пожарных подразделений, так и для эксплуатации на промышленных и коммунальных объектах.
Что такое гайка Ротта
 |

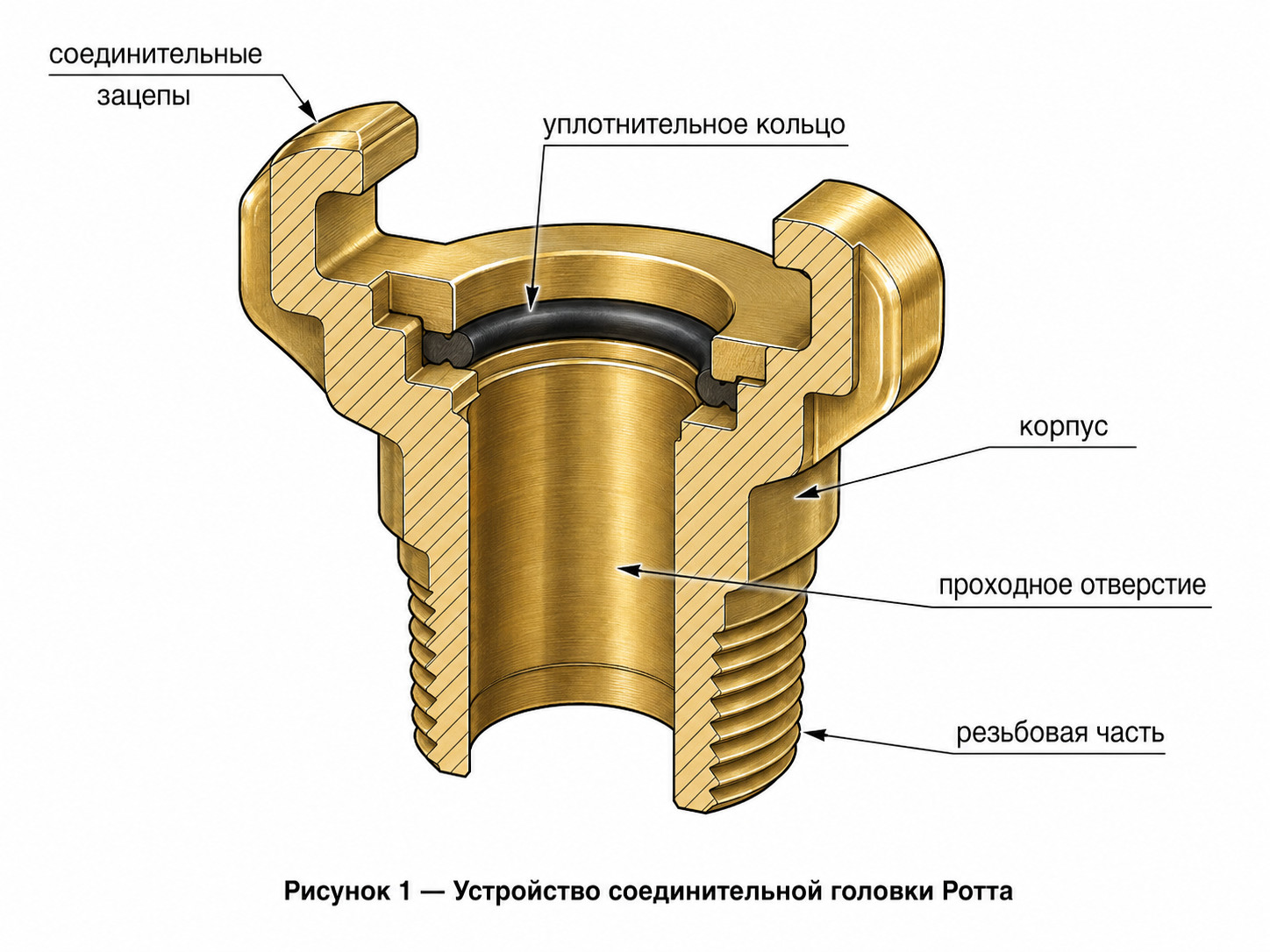

Гайка Ротта представляет собой быстроразъемную соединительную головку с симметричной системой зацепления. Соединяемые части имеют ответные элементы, которые входят друг в друга и фиксируются поворотом. Герметичность соединения обеспечивается уплотнительным кольцом. В отличие от обычной резьбовой муфты, соединительная головка Ротта не требует большого количества оборотов. Это сокращает время монтажа рукавной линии и упрощает работу персонала. Для соединения не требуется определять «входную» и «выходную» сторону, если используются совместимые головки одного типоразмера и одной системы. Гайки Ротта применяются там, где важны:
Название «гайка Ротта» широко используется в профессиональной и торговой практике. При подборе оборудования также встречаются названия «головка Ротта», «соединительная головка Ротта», «пожарная соединительная головка» и «рукавная гайка». |

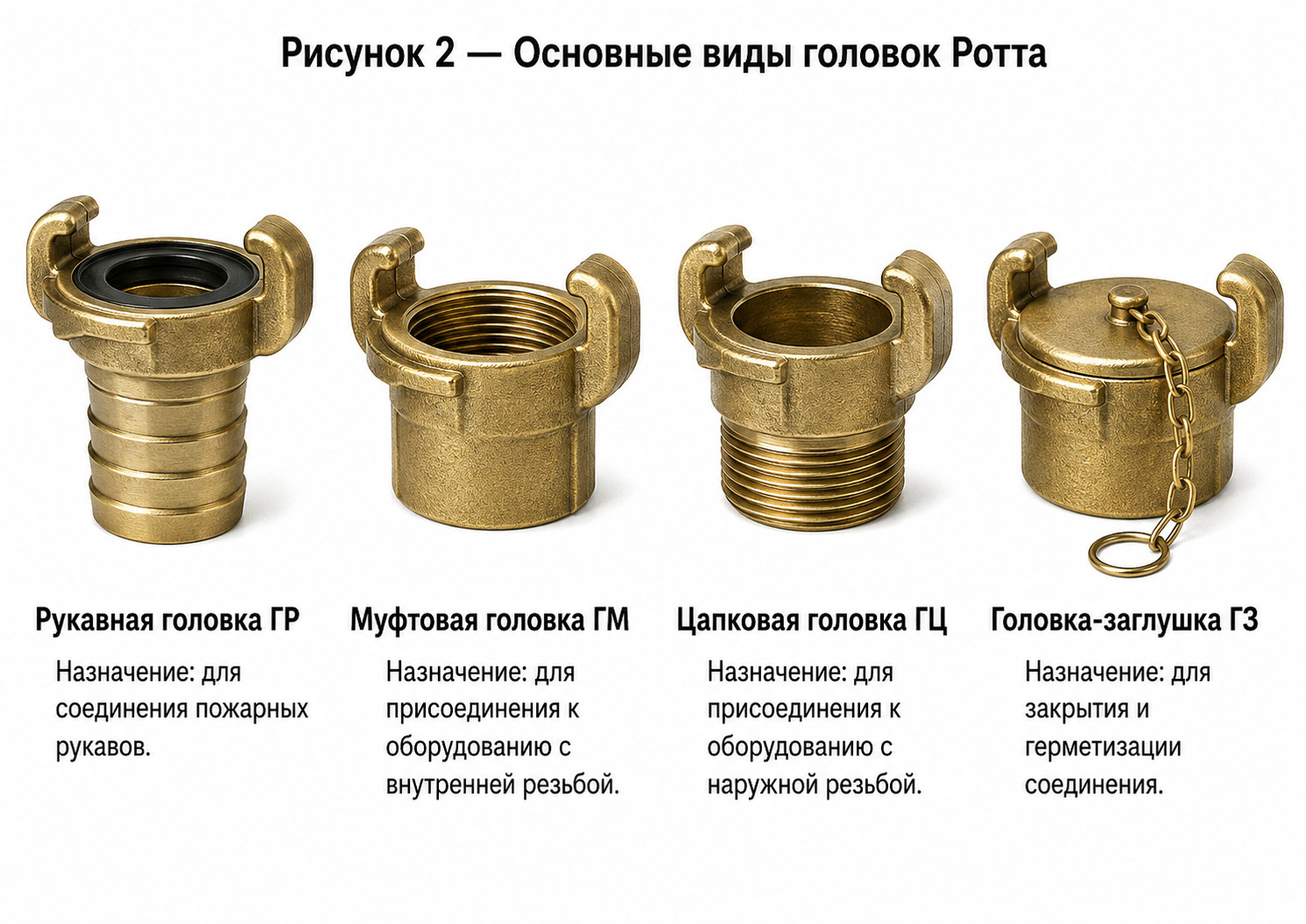

Основные виды соединительных головок Ротта
Соединительные головки различаются по назначению и способу установки. Для комплектации рукавной линии важно правильно определить, к какому оборудованию будет присоединяться изделие.
В ассортименте могут использоваться головки типов ГР, ГМ, ГЦ и ГЗ.
|
Обозначение |
Наименование |
Основное назначение |
|
ГР |
Установка на конец пожарного или технического рукава |
|
|
ГМ |
Присоединение к оборудованию с соответствующей наружной резьбой |
|
|
ГЦ |
Присоединение к оборудованию с внутренней резьбой |
|
|
ГЗ |
Закрытие свободного патрубка или соединительной линии |
| Каждый тип выполняет определенную функцию. Рукавные головки используются непосредственно на пожарных рукавах. Муфтовые и цапковые модели обеспечивают переход между быстроразъемным соединением и резьбовым патрубком оборудования. Заглушки защищают свободные выходы от загрязнений и позволяют перекрыть неиспользуемый участок системы |  |
Головки Ротта ГР
Рукавная головка Ротта ГР предназначена для монтажа на конец напорного рукава. Именно такие головки позволяют соединять пожарные рукава между собой, а также подключать их к стволам, разветвлениям, пожарным автомобилям, насосам и другому оборудованию.
Для закрепления головки на рукаве применяется специальная технология навязки или фиксации. Соединение должно выдерживать давление воды и не допускать срыва рукава во время подачи огнетушащего вещества.
Рукавные головки необходимо подбирать по условному проходу рукава. Несоответствие диаметра может затруднить монтаж, ухудшить герметичность или сделать соединение невозможным.
Головки ГР востребованы:
- в пожарных частях;
- на пожарных автомобилях;
- в добровольных пожарных формированиях;
- на промышленных предприятиях;
- в складских комплексах;
- в системах технического водоснабжения;
- в сельском хозяйстве и оросительных системах.
Муфтовая соединительная головка ГМ применяется для установки на оборудование или трубопровод, имеющий наружную резьбу. Внутренняя резьбовая часть головки навинчивается на патрубок, а быстроразъемная часть используется для присоединения рукава или другого элемента системы.
Головки ГМ могут устанавливаться на пожарные насосы, разветвления, водопенное оборудование, переходники и другие устройства. Они обеспечивают удобный переход от резьбового соединения к системе Ротта.
При выборе муфтовой головки необходимо учитывать:
- условный проход;
- размер присоединительной резьбы;
- рабочее давление;
- материал изготовления;
- совместимость с ответной головкой;
- условия эксплуатации.
Латунная головка ГМ подходит для многократного использования и регулярного подключения рукавных линий. Латунь устойчива к воздействию воды и при правильном обслуживании долго сохраняет рабочие свойства.
Цапковая головка ГЦ имеет наружную резьбовую часть и используется для присоединения к оборудованию с внутренней резьбой. После установки на патрубок она формирует быстроразъемный выход системы Ротта.
Такие изделия применяются при комплектации пожарных кранов, насосного оборудования, разветвлений, переходных устройств и трубопроводных линий. Цапковая головка позволяет быстро подключать и отсоединять рукав без постоянного вращения резьбового соединения оборудования.
Головки ГЦ особенно удобны на объектах, где рукава подключаются регулярно. Основная резьба остается установленной на оборудовании, а рабочее соединение выполняется при помощи быстроразъемных зацепов.
Головка-заглушка ГЗ предназначена для закрытия неиспользуемого соединительного выхода. Она защищает внутреннюю часть оборудования от пыли, грязи и механических загрязнений, а также позволяет перекрыть свободную линию.
Заглушки применяются:
- на пожарных автомобилях;
- на насосном оборудовании;
- на разветвлениях;
- на пожарных колонках;
- на трубопроводных выводах;
- на временно неиспользуемых соединениях;
- при хранении и транспортировке оборудования.
Использование заглушки помогает поддерживать соединительные элементы в рабочем состоянии. Если открытая головка долго находится без защиты, внутрь могут попасть песок, строительная пыль или другие загрязнения. Они способны повредить уплотнение и затруднить последующее соединение.
Преимущества латунных гаек Ротта
Латунь широко применяется при изготовлении соединительной пожарной арматуры. Материал сочетает механическую прочность, устойчивость к коррозии и пригодность для эксплуатации при контакте с водой.
К преимуществам латунных головок Ротта относятся:
- устойчивость к коррозии;
- высокая механическая прочность;
- надежность при многократных соединениях;
- устойчивость к влажной среде;
- продолжительный срок эксплуатации;
- удобство технического обслуживания;
- сохранение геометрии соединительных элементов;
- возможность применения в пожарных и технических системах.
Латунные гайки Ротта могут быть тяжелее алюминиевых аналогов, однако их часто выбирают для систем, где особенно важны износостойкость и устойчивость к механическим воздействиям.
Где применяются гайки Ротта
Сфера использования соединительных головок не ограничивается только профессиональными пожарными подразделениями. Быстроразъемные рукавные соединения подходят для различных систем подачи воды и других совместимых рабочих сред.
|
Сфера |
Применение соединительных головок |
|
Пожарная охрана |
Сборка напорных рукавных линий, подключение стволов и насосов |
|
Промышленные предприятия |
Комплектация противопожарных постов и технических трубопроводов |
|
Нефтегазовые объекты |
Подключение аварийных и противопожарных линий |
|
Складские комплексы |
Оснащение внутреннего и наружного пожарного водоснабжения |
|
Коммунальные службы |
Аварийная откачка и подача воды |
|
Строительные организации |
Временные водоподающие и водоотводящие линии |
|
Сельское хозяйство |
Подключение рукавов к насосам и оросительному оборудованию |
|
Производственные цеха |
Подача технической воды и оснащение пожарных систем |
Перед применением головок в конкретной технической системе необходимо убедиться, что материал и конструкция изделия подходят для рабочей среды, давления и температурных условий.
Размеры соединительных головок Ротта
Одним из главных параметров при подборе является условный проход. Для пожарных и технических рукавных линий распространены головки диаметром 50 и 65 мм.
Головки Ротта условного прохода 50 мм обычно используются с рукавами соответствующего диаметра, компактным пожарным оборудованием и линиями с умеренным расходом воды. Размер 65 мм применяется в более производительных рукавных линиях, на пожарной технике и в системах, где требуется повышенная пропускная способность.
Нельзя выбирать соединительную головку только по внешнему виду. Необходимо проверить:
- тип соединения — Ротта или другая система;
- условный проход;
- назначение головки;
- размер и тип резьбы;
- рабочее давление;
- материал изделия;
- совместимость с имеющимся оборудованием.
Даже одинаковые по условному проходу соединения разных систем могут иметь различную форму зацепов и не соединяться между собой.
Гайки Ротта и соединения Шторц
Наряду с соединительными головками Ротта в пожарных, промышленных и технических системах используются соединения Storz, которые в русскоязычной практике часто называют Шторц или Шторц-соединениями.
Обе системы предназначены для быстрого соединения рукавов и оборудования. В них применяется симметричный принцип соединения: две ответные головки совмещаются и фиксируются поворотом. Это позволяет быстро собирать рукавные линии без продолжительного завинчивания резьбы.
При этом Ротта и Storz нельзя автоматически считать взаимозаменяемыми. Конфигурация зацепов, геометрия корпуса и присоединительные параметры могут различаться. Перед покупкой необходимо определить, какая именно система уже используется на объекте.
|
Критерий |
Головки Ротта |
Соединения Storz |
|
Принцип соединения |
Быстроразъемная поворотная фиксация |
Быстроразъемная поворотная фиксация |
|
Основное применение |
Пожарные и технические рукавные линии |
Пожарные, промышленные, коммунальные и оросительные линии |
|
Типы исполнения |
Рукавные, муфтовые, цапковые, заглушки |
Рукавные, муфтовые, цапковые, заглушки |
|
Подбор |
По системе, диаметру и назначению |
По системе, размеру и расстоянию между зацепами |
|
Взаимозаменяемость |
Требует проверки совместимости |
Требует проверки совместимости |
|
Материалы |
Латунь и другие сплавы |
Латунь, алюминиевые сплавы и другие материалы |
Если предприятие уже оснащено головками Ротта, целесообразно приобретать совместимые изделия той же системы. Если используется оборудование Storz, следует выбирать соответствующие головки Шторц. Смешивание разных стандартов без специальных переходников может привести к невозможности соединения рукавной линии.
Как выбрать гайку Ротта
Правильный подбор соединительной головки начинается с определения ее назначения. Покупателю необходимо понимать, куда будет устанавливаться изделие: на рукав, наружную резьбу, внутреннюю резьбу или свободный выход оборудования.
Для выбора можно использовать следующий порядок:
Шаг 1. Определить систему соединения.
Необходимо убедиться, что на объекте используются именно головки Ротта, а не Storz или другая система.
Шаг 2. Уточнить условный проход.
Размер головки должен соответствовать рукаву и ответному оборудованию.
Шаг 3. Определить тип изделия.
Для рукава выбирают ГР, для наружного резьбового патрубка — ГМ, для внутренней резьбы — ГЦ, для закрытия выхода — ГЗ.
Шаг 4. Проверить резьбу.
Для муфтовых и цапковых головок требуется точное соответствие типа и размера резьбы.
Шаг 5. Учесть рабочее давление.
Соединительная арматура должна быть рассчитана на давление конкретной системы.
Шаг 6. Выбрать материал.
Для интенсивной эксплуатации, влажной среды и высоких механических нагрузок подходят латунные модели.
Шаг 7. Проверить уплотнение.
Кольцо должно быть целым, эластичным и правильно установленным.
Герметичность соединения
Надежность рукавной линии зависит не только от металлического корпуса головки, но и от состояния уплотнительного кольца. Именно уплотнение предотвращает протечки между соединенными элементами.
Перед сборкой линии рекомендуется убедиться, что:
- уплотнительное кольцо находится на месте;
- на нем отсутствуют трещины и разрывы;
- в соединение не попали песок и грязь;
- зацепы головки не деформированы;
- корпус не имеет трещин;
- обе части совместимы по системе и размеру.
Если после подачи воды появилась течь, необходимо остановить работу линии, сбросить давление и проверить соединение. Нельзя устранять неисправность, когда рукав или оборудование находятся под давлением.
Монтаж и соединение головок Ротта
Для соединения двух совместимых головок их подводят друг к другу, совмещают зацепы и выполняют поворот до фиксации. При необходимости используется специальный ключ для пожарных соединительных головок.
Последовательность соединения:
- Проверить чистоту соединительных поверхностей.
- Осмотреть уплотнительные кольца.
- Совместить ответные части головок.
- Выполнить поворот до полного зацепления.
- Проверить надежность соединения.
- Плавно подать давление.
- Убедиться в отсутствии протечки.
При разъединении сначала обязательно прекращают подачу воды и полностью сбрасывают давление. Только после этого соединение поворачивают в обратном направлении.
Техническое обслуживание
Гайки Ротта не требуют сложного ухода, но регулярный осмотр помогает продлить срок их службы. После эксплуатации головки рекомендуется очистить от грязи, песка и остатков рабочей среды.
Во время обслуживания необходимо:
- осматривать корпус;
- очищать зацепы;
- проверять уплотнительные кольца;
- контролировать состояние резьбы;
- удалять загрязнения;
- заменять поврежденные уплотнения;
- проверять легкость соединения;
- хранить изделия в сухом и защищенном месте.
Нельзя использовать головку с трещиной, сильной деформацией или поврежденными зацепами. Такое изделие может потерять герметичность или разъединиться при подаче давления.
Почему стоит купить латунные головки Ротта
Латунные гайки Ротта подходят для комплектации пожарных рукавов, насосов, разветвлений, стволов и другого оборудования. Они позволяют быстро собирать линию, обеспечивают надежное соединение и рассчитаны на многократную эксплуатацию.
Такие изделия востребованы у пожарных подразделений, промышленных предприятий, управляющих компаний, коммунальных служб, строительных организаций и владельцев объектов с собственной системой противопожарного водоснабжения.
При заказе следует заранее указать:
- тип головки;
- условный проход;
- материал;
- размер резьбы;
- рабочее давление;
- количество изделий;
- используемую систему соединения.
Если покупатель не уверен, используются ли на объекте гайки Ротта или соединения Шторц, рекомендуется сверить маркировку оборудования, размеры и форму зацепов. Это поможет исключить ошибку и подобрать полностью совместимое изделие.
Гайки Ротта — это надежные быстроразъемные соединительные головки для пожарных рукавов и водоподающего оборудования. Они помогают оперативно собирать герметичные линии, подключать рукава к насосам, стволам, разветвлениям и трубопроводным патрубкам.
В зависимости от назначения применяются рукавные головки ГР, муфтовые ГМ, цапковые ГЦ и заглушки ГЗ. При выборе необходимо учитывать систему соединения, условный проход, резьбу, материал и допустимое рабочее давление.
Латунные головки Ротта отличаются прочностью, коррозионной стойкостью и пригодностью для интенсивной эксплуатации. При этом их нельзя путать с соединениями Storz: несмотря на схожий принцип быстрого соединения, совместимость каждой системы необходимо проверять отдельно.
Правильно подобранные гайки Ротта обеспечивают надежность пожарной или технической рукавной линии, сокращают время монтажа и помогают поддерживать оборудование в постоянной готовности к эксплуатации.
